Yıldırımdan Korunma Tesisatı ve Paratoner Sistemleri: Kontrol Süreleri ve Yasal Zorunluluklar
Yıldırım, doğanın en yıkıcı ve öngörülmesi güç olaylarından biridir. Saniyeler içinde binlerce amperlik akım taşıyabilen bir yıldırım düşmesi; yangın, yapısal hasar, elektronik cihaz arızaları ve hatta can kayıplarına yol açabilir. İşte bu nedenle yıldırımdan korunma tesisatı, hem endüstriyel tesisler hem de konut yapıları için vazgeçilmez bir güvenlik unsurudur. Bu rehberde, paratoner sistemlerinin nasıl çalıştığını, hangi türlerinin bulunduğunu, yasal olarak hangi kontrol sürelerine tabi olduklarını ve işletmelerin bu konudaki sorumluluklarını kapsamlı bir şekilde ele alıyoruz.
Yıldırımdan Korunma Tesisatı Nedir?

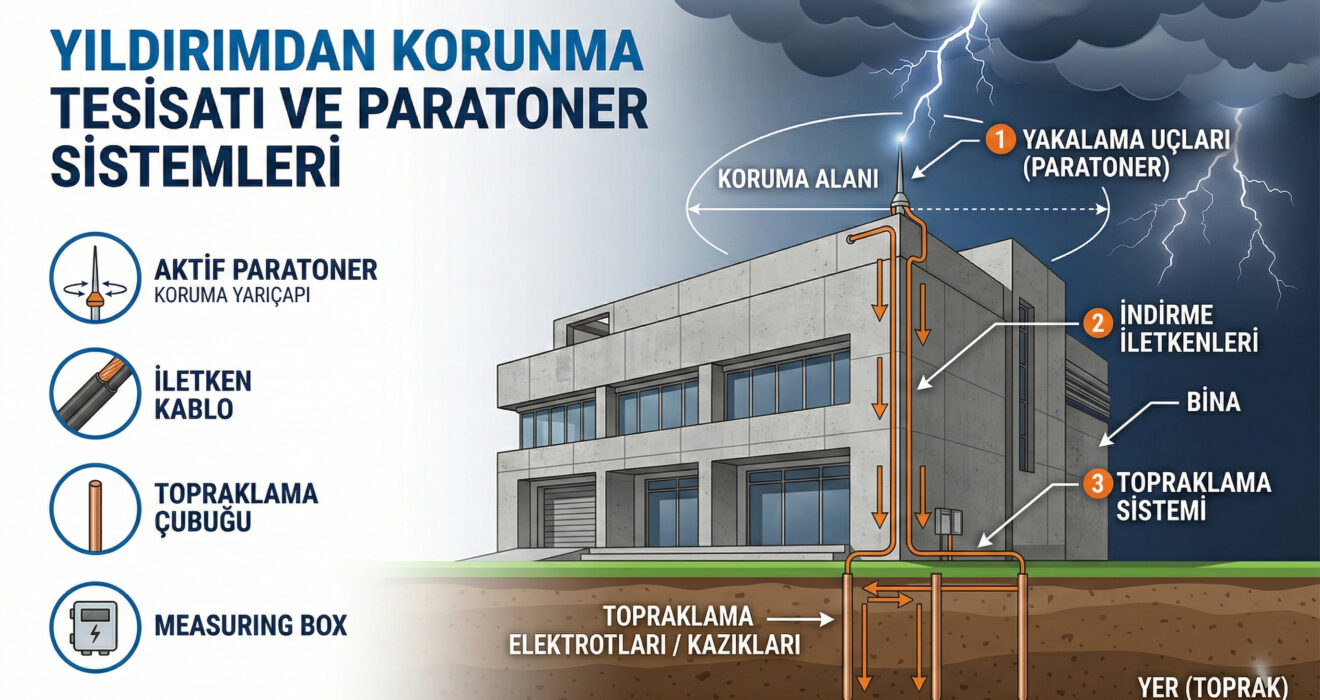

Yıldırımdan korunma tesisatı, bir yapıya isabet eden yıldırımın kontrollü bir şekilde toprağa iletilmesini sağlayan mühendislik sistemidir. Sistem temel olarak üç ana bileşenden oluşur: Yakalama sistemi (paratoner veya Faraday kafesi): Yıldırımı üzerine çekerek yakalar. Yapının en yüksek noktasına monte edilen bu bileşen, yıldırımın yapıya rastgele isabet etmesi yerine kontrollü bir şekilde sisteme yönelmesini sağlar. İletken sistemi (iniş iletkenleri): Yakalanan yıldırım enerjisini çatıdan toprağa doğru güvenli bir şekilde taşır. Bu iletkenler genellikle bakır veya galvanizli çelik malzemeden üretilir ve yapının dış cephesi boyunca iner. Topraklama sistemi: Yıldırım enerjisinin güvenli bir şekilde toprağa dağıtılmasını sağlar. Topraklama direncinin belirli değerlerin altında olması, sistemin etkin çalışması için kritik öneme sahiptir. TS EN 62305 standardına göre, yıldırımdan korunma topraklama tesisinin direnci en fazla 10 ohm olmalıdır.
Paratoner Türleri ve Çalışma Prensipleri
Yıldırımdan korunma sistemlerinde kullanılan paratoner türleri, yapının büyüklüğüne, risk seviyesine ve çevresel faktörlere göre seçilmektedir.
Pasif (Konvansiyonel) Paratonerler
Klasik Franklin çubuklu sistemler olarak da bilinir. Metal bir çubuk, iniş iletkeni ve topraklama sisteminden oluşur. Yıldırımın doğal yollarla paratonere isabet etmesi prensibine dayanır. Koruma alanı sınırlıdır ve genellikle küçük yapılar ile müstakil binalar için tercih edilir.
Aktif (ESE – Erken Yayılımlı) Paratonerler
Aktif paratonerler, atmosferdeki elektrik alanını algılayarak yıldırımdan önce bir öncü akım yayar. Bu sayede yıldırımı daha geniş bir alandan üzerine çekebilir ve konvansiyonel sistemlere kıyasla çok daha geniş bir koruma yarıçapı sunar. Endüstriyel tesisler, fabrikalar, büyük binalar ve açık sahalar için ideal çözümdür.
Faraday Kafesi Sistemi
Yapının tamamını metal bir kafes ile sararak koruma sağlayan bu sistem, özellikle patlayıcı madde depoları, petrokimya tesisleri ve askeri yapılar gibi yüksek güvenlik gerektiren tesislerde kullanılır. Yapının dış yüzeyine döşenen iletken bir ağ, yıldırımı her noktadan yakalayarak toprağa iletir.
İzole Yıldırımdan Korunma Sistemleri
Bazı özel yapılarda, yıldırım akımının yapı ile doğrudan temas etmemesi gerekir. Bu durumda izole sistemler tercih edilir. Özellikle hassas elektronik ekipmanların bulunduğu tesislerde veya patlama riski olan alanlarda bu yöntem uygulanır.
Paratoner Periyodik Kontrol Süreleri
Yıldırımdan korunma tesisatlarının etkinliğinin sürdürülebilmesi için düzenli aralıklarla kontrol edilmesi yasal bir zorunluluktur. İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında, yıldırımdan korunma tesisatının periyodik kontrol süreleri şu şekilde belirlenmiştir: Standart kontrol periyodu: Yılda en az 1 kez periyodik kontrol yapılması zorunludur. Bu kontrol, TS EN 62305 standardına uygun olarak yetkili kişiler tarafından gerçekleştirilmelidir. Riskli bölgeler ve özel durumlar: Yıldırım riski yüksek bölgelerde, patlayıcı ortamlarda veya kritik altyapı tesislerinde bu süre 6 aya kadar kısaltılabilir. Ayrıca ciddi bir yıldırım düşmesi sonrasında olağanüstü kontrol yapılması da önerilmektedir. İlk kontrol: Yeni kurulan veya revize edilen bir yıldırımdan korunma sistemi, devreye alınmadan önce mutlaka ilk kontrol ve testlerden geçirilmelidir.
Periyodik Kontrolde Hangi Testler Yapılır?
Yıldırımdan korunma tesisatının periyodik kontrolü kapsamında yapılan başlıca test ve incelemeler şunlardır: Görsel muayene: Paratonerin fiziksel durumu, iniş iletkenlerinin bütünlüğü, bağlantı noktalarının korozyon veya gevşeme durumu, topraklama elektrotlarının görünür kısımları kontrol edilir. Mekanik hasar, pas, kopma veya deformasyon bu aşamada tespit edilir. Topraklama direnci ölçümü: Yıldırımdan korunma tesisatının en kritik testi olan topraklama direnci ölçümü, TS EN 62305 standardına uygun olarak gerçekleştirilir. Topraklama direncinin 10 ohm değerinin altında olması beklenir. Bu ölçüm için özel topraklama direnci ölçüm cihazları kullanılır. Süreklilik testi: Yakalama ucundan topraklama noktasına kadar olan tüm iletken hattın elektriksel sürekliliği test edilir. Herhangi bir kopukluk veya yüksek direnç noktası, sistemin yıldırım anında işlevsiz kalmasına neden olabilir. Bağlantı ve ek yerlerinin kontrolü: Tüm mekanik ve elektriksel bağlantı noktaları sıkılık, korozyon ve iletkenlik açısından incelenir. Koruma alanı değerlendirmesi: Özellikle bina genişletmeleri veya çevredeki yeni yapılanmalar nedeniyle koruma alanının yeterli olup olmadığı değerlendirilir.
Yasal Mevzuat ve Yönetmelikler
Türkiye’de yıldırımdan korunma tesisatlarının kontrolünü düzenleyen başlıca mevzuat ve standartlar şunlardır:
TS EN 62305 Standardı (Yıldırımdan Korunma): Bu standart dört bölümden oluşur ve yıldırımdan korunma sistemlerinin tasarımı, kurulumu, bakımı ve denetimi ile ilgili temel gereklilikleri belirler. TS EN 62305-3, özellikle fiziksel hasar ve hayati tehlikenin önlenmesi konusunda detaylı kurallar içerir.
İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği: 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında çıkarılan bu yönetmelik, paratoner dahil tüm elektriksel tesisatların periyodik kontrolünü zorunlu kılar.
Binaların Yangından Korunması Hakkında Yönetmelik: İçişleri Bakanlığı tarafından yayımlanan bu yönetmelik, belirli yapı tiplerinde yıldırımdan korunma sistemi kurulmasını zorunlu tutmaktadır.
Elektrik Tesislerinde Topraklamalar Yönetmeliği: Topraklama tesisatlarının kurulması ve işletilmesine ilişkin teknik gereklilikleri düzenler. Yıldırımdan korunma tesisatının topraklaması da bu yönetmelik kapsamında değerlendirilir.
Paratoner Kontrolü Yaptırmamanın Sonuçları
Yıldırımdan korunma tesisatının periyodik kontrolünü yaptırmayan işletmeler, ciddi risklerle karşı karşıya kalır:
İdari para cezası: 6331 sayılı İş Sağlığı ve Güvenliği Kanunu kapsamında, periyodik kontrolleri yaptırmayan işverenlere her bir eksiklik için idari para cezası uygulanmaktadır. Bu cezalar her yıl güncellenmekte olup 2026 yılında önemli miktarlara ulaşmaktadır.
İş kazası durumunda hukuki sorumluluk: Periyodik kontrolü yaptırılmamış bir yıldırımdan korunma tesisatı nedeniyle meydana gelen bir iş kazasında, işverenin kusur oranı önemli ölçüde artar. Bu durum hem tazminat yükümlülüğü hem de cezai sorumluluk doğurabilir.
Sigorta kapsamı kaybı: Birçok sigorta şirketi, periyodik kontrolleri düzenli yaptırılmayan tesislerde meydana gelen yıldırım hasarlarını teminat dışı bırakabilmektedir.
Can ve mal güvenliği riski: Kontrol edilmemiş bir paratoner sistemi, yıldırım anında işlevsiz kalabilir. Bu durum yangın, elektronik hasar, yapısal çökme ve en kötü senaryoda can kaybına yol açabilir.
Hangi Yapılar Yıldırımdan Korunma Tesisatı Yaptırmalıdır?
Binaların Yangından Korunması Hakkında Yönetmelik ve TS EN 62305 standardına göre, aşağıdaki yapı tiplerinde yıldırımdan korunma tesisatı kurulması zorunlu veya şiddetle tavsiye edilmektedir:
- Yüksekliği 17,50 metreyi aşan tüm binalar
- Sanayi tesisleri ve fabrikalar
- Akaryakıt istasyonları ve patlayıcı madde depoları
- Hastane, okul ve kamu binaları
- Enerji üretim ve dağıtım tesisleri
- Telekomünikasyon kuleleri ve baz istasyonları
- Açık spor alanları ve yüzme havuzları
- Tarımsal yapılar ve çiftlik binaları
Paratoner Bakımında Dikkat Edilmesi Gereken Noktalar
Periyodik kontrol dışında, yıldırımdan korunma tesisatının uzun ömürlü ve etkin çalışması için bazı bakım önerileri de göz önünde bulundurulmalıdır:
- Fırtına sezonu öncesinde (özellikle ilkbahar ve yaz aylarında) ek bir görsel kontrol yapılması faydalıdır.
- Çatıda yapılan herhangi bir tadilat veya onarım sonrasında paratoner sisteminin hasar görüp görmediği kontrol edilmelidir.
- Ağaçların büyümesiyle iniş iletkenlerine temas edip etmediği periyodik olarak gözlemlenmelidir.
- Korozyon belirtileri olan bağlantı elemanları derhal değiştirilmelidir.
- Topraklama çukurlarının su birikmesi veya zemin değişiklikleri nedeniyle etkilenip etkilenmediği izlenmelidir.
Sıkça Sorulan Sorular (SSS)
Paratoner ölçümü kaç yılda bir yapılır?
Yıldırımdan korunma tesisatının periyodik kontrolü yılda en az 1 kez yapılmalıdır. Ancak yıldırım riski yüksek bölgelerde veya patlayıcı atmosfer bulunan ortamlarda bu süre 6 aya kadar düşürülebilir.
Paratoner kontrolünü kim yapabilir?
Paratoner periyodik kontrolleri, ilgili mevzuata göre yetkilendirilmiş A tipi muayene kuruluşları veya elektrik mühendisleri tarafından yapılabilir. Kontrollerin TS EN 62305 standardına uygun olarak gerçekleştirilmesi gerekmektedir.
Paratoner topraklama direnci kaç ohm olmalıdır?
TS EN 62305 standardına göre, yıldırımdan korunma tesisatının topraklama direnci en fazla 10 ohm olmalıdır. Bu değerin üzerindeki direnç, yıldırım enerjisinin toprağa güvenli şekilde dağıtılamaması anlamına gelir.
Aktif paratoner ile pasif paratoner arasındaki fark nedir?
Pasif (konvansiyonel) paratonerler yıldırımı doğal yollarla bekler, koruma alanı dardır. Aktif (ESE) paratonerler ise öncü akım yayarak yıldırımı daha geniş bir alandan üzerine çeker. Aktif sistemler endüstriyel tesisler ve büyük yapılar için daha uygundur.
Paratonere yıldırım düştüğünde ne yapılmalıdır?
Yıldırım düşmesi sonrasında paratoner sisteminin olağanüstü kontrolden geçirilmesi gerekir. Topraklama direnci ölçümü, görsel muayene ve süreklilik testi yapılarak sistemin hasar görüp görmediği tespit edilmelidir.
Paratoner kontrolü yaptırmazsam ne olur?
Periyodik kontrolü yaptırılmamış bir yıldırımdan korunma tesisatı, 6331 sayılı İSG Kanunu kapsamında idari para cezasına neden olabilir. Ayrıca olası bir yıldırım kazasında işverenin hukuki ve cezai sorumluluğu artmaktadır.
Faraday kafesi ve paratoner arasındaki fark nedir?
Paratoner tek bir noktadan yıldırımı yakalayan bir sistemdir; Faraday kafesi ise yapının tamamını saran iletken bir ağdır. Faraday kafesi, daha yüksek güvenlik gerektiren yapılarda (patlayıcı madde depoları, askeri tesisler vb.) tercih edilir.
Yıldırımdan korunma tesisatı hangi standarda göre kontrol edilir?
Türkiye’de yıldırımdan korunma tesisatları TS EN 62305 standardı kapsamında kontrol edilmektedir. Bu standart, Avrupa standardı EN 62305’in Türk standardı olarak kabul edilmiş halidir.
Yıldırımdan korunma tesisatı ve topraklama tesisatı aynı şey midir?
Hayır, ancak birbirleriyle doğrudan bağlantılıdırlar. Topraklama tesisatı, yıldırımdan korunma sisteminin temel bileşenlerinden biridir ve yıldırım enerjisinin güvenli şekilde toprağa iletilmesini sağlar. Genellikle her iki tesisatın kontrolü birlikte yapılmaktadır.
Yıldırımdan korunma tesisatı ve paratoner sistemleri, hem can güvenliği hem de mal güvenliği açısından kritik öneme sahip mühendislik çözümleridir. Türkiye’deki yasal düzenlemeler, bu sistemlerin yılda en az bir kez periyodik kontrolden geçirilmesini zorunlu kılmaktadır.
İşletmelerin bu kontrolleri ihmal etmesi; idari para cezaları, hukuki sorumluluk, sigorta kaybı ve en önemlisi can güvenliği riskleri gibi ciddi sonuçlara yol açabilir. TS EN 62305 standardına uygun olarak gerçekleştirilen profesyonel periyodik kontroller, bu risklerin önüne geçmenin en etkili yoludur.
